是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。它與常規的管殼式換熱器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱系數要高出很多，在適用的范圍內有取代管殼式換熱器的趨勢。板式換熱器是用薄金屬板壓制成具有一定波紋形狀的換熱板片，然后疊裝，用夾板、螺栓緊固而成的一種換熱器。工作流體在兩塊板片間形成的窄小而曲折的通道中流過。冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過此板片進行換熱。 板式換熱器的結構及換熱原理決定了其具有結構緊湊、占地面積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清洗方便等特點。兩種介質的平均溫差可以小至1℃，熱回收效率可達99%以上。在相同壓力損失情況下，板式換熱器的傳熱是列管式換熱器的3～5倍，占地面積為其的1/3，金屬耗量只有其的2/3。因板式換熱器是一種高效、節能、節約材料、節約投資的先進熱交換設備。

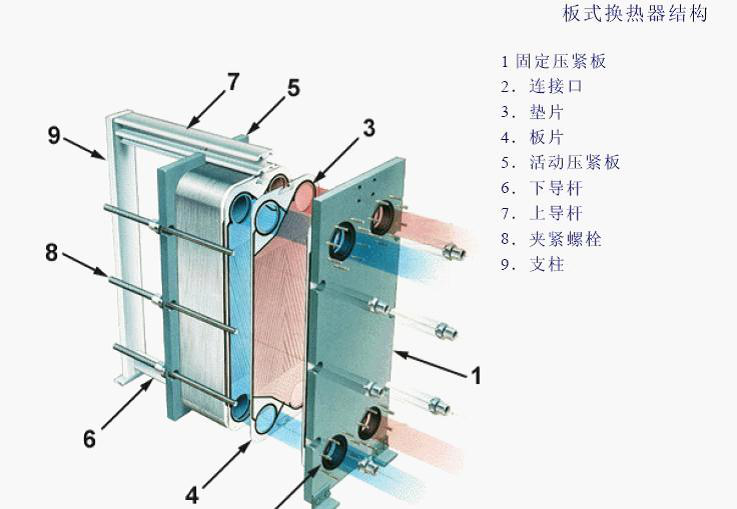

板式換熱器主要由框架和板片兩大部分組成。
        板片由各種材料的制成的薄板用各種不同形式的磨具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封。
        框架由固定壓緊板、活動壓緊板、上下導桿和夾緊螺栓等構成。
        板式換熱器是將板片以疊加的形式裝在固定壓緊板、活動壓緊板中間，然后用夾緊螺栓夾緊而成。
各部件作用如下：
一、傳熱板片
        傳熱板片是換熱器主要起換熱作用的元件，一般波紋做成人字形，按照流體介質的不同，傳熱板片的材質也不一樣，大多采用不銹鋼和鈦材制作而成。
二、密封墊片
        板式換熱器的密封墊片主要是在換熱板片之間起密封作用。材質有：丁腈橡膠，三元乙丙橡膠，氟橡膠等，根據不同介質采用不同橡膠。
三、兩端壓板
        兩端壓板主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。
四、夾緊螺栓
        夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。
五、掛架
        主要是支承換熱板片，使其拆卸、清洗、組裝等方便。
